CKZF-C楔塊式超越離合器特性及應用：
CKZF-C系列為非接觸楔塊式單向離合器。有軸承支撐及油封。內環(huán)超越旋轉，僅有內環(huán)被設計成有單向功能。離合器內部已加注潤滑脂。
內環(huán)有鍵，外環(huán)及法蘭止口聯結零件。安裝于水平或垂直方向。
此型號主要用于高速工況下防止逆轉，亦可用于超運轉速度離合器之高速超越、低速楔合的雙速驅動切換裝置。

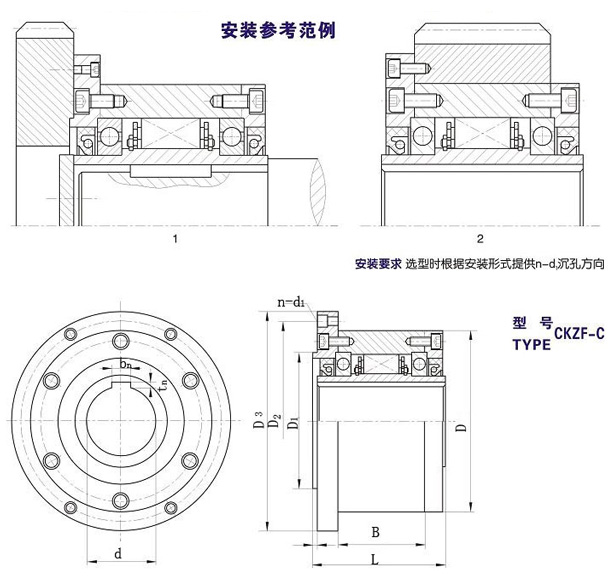

型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||||||
nmin | nmax | d(H7) | D | D1 | D2 | D3 | B | L | T | n-d1 | bn*tn | |||
CKZF-C30100 | 250 | 780 | 6000 | 30 | 100 | 75 | 114 | 128 | 43 | 70 | 3.0 | 6-6.6 | 8*3.3 | 3.90 |
CKZF-C35110 | 300 | 740 | 6000 | 35 | 110 | 80 | 124 | 140 | 45 | 75 | 3.5 | 6-6.6 | 10*3.3 | 4.90 |
CKZF-C40125 | 525 | 720 | 5000 | 40 | 125 | 100 | 142 | 160 | 53 | 88 | 4.5 | 8-9.0 | 12*3.3 | 7.50 |
CKZF-C45130 | 715 | 665 | 5000 | 45 | 130 | 100 | 146 | 165 | 53 | 88 | 3.5 | 8-9.0 | 14*3.8 | 7.80 |
CKZF-C50150 | 1120 | 610 | 4000 | 50 | 150 | 110 | 166 | 185 | 68 | 97 | 4.0 | 8-9.0 | 14*3.8 | 10.8 |
CKZF-C55160 | 1300 | 600 | 4000 | 55 | 160 | 115 | 182 | 204 | 70 | 106 | 4.0 | 8-11 | 16*4.3 | 14.0 |
CKZF-C60170 | 1500 | 190 | 3200 | 60 | 170 | 125 | 192 | 214 | 78 | 116 | 4.0 | 10-11 | 18*4.4 | 16.8 |
CKZF-C70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 212 | 234 | 95 | 136 | 4.0 | 10-11 | 20*4.9 | 20.8 |
CKZF-C80210 | 3600 | 450 | 2400 | 80 | 210 | 160 | 232 | 254 | 100 | 146 | 4.0 | 10-11 | 22*5.4 | 27.0 |
CKZF-C90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 254 | 278 | 115 | 160 | 4.5 | 10-14 | 25*5.4 | 40.0 |
CKZF-C100270 | 7600 | 455 | 2000 | 100 | 270 | 210 | 305 | 335 | 120 | 184 | 5.0 | 10-18 | 28*6.4 | 67.0 |
CKZF-C130310 | 13500 | 415 | 2000 | 130 | 310 | 240 | 345 | 380 | 152 | 214 | 5.0 | 12-18 | 32*7.4 | 94.0 |
