CKZF-A單向逆止器

CKZF-A逆止器

CKZF-A單向逆止器為有軸承非接觸楔塊式單向離合器。使用2只60系列軸承支撐。內環超越旋轉，僅有內環被設計具有單向功能。出廠時含有潤滑脂。
內外環有鍵槽，端面帶螺孔，可安裝子垂直或水平方位位置。
用于高速工況下防止逆轉或起運轉速度應用例。

13813661008

立即咨詢

產品詳情

CKZF-A單向逆止器特性及應用：
CKZF-A為有軸承非接觸楔塊式單向離合器。使用2只60系列軸承支撐。內環超越旋轉，僅有內環被設計具有單向功能。出廠時含有潤滑脂。
內外環有鍵槽，端面帶螺孔，可安裝子垂直或水平方位位置。
用于高速工況下防止逆轉或起運轉速度應用例。

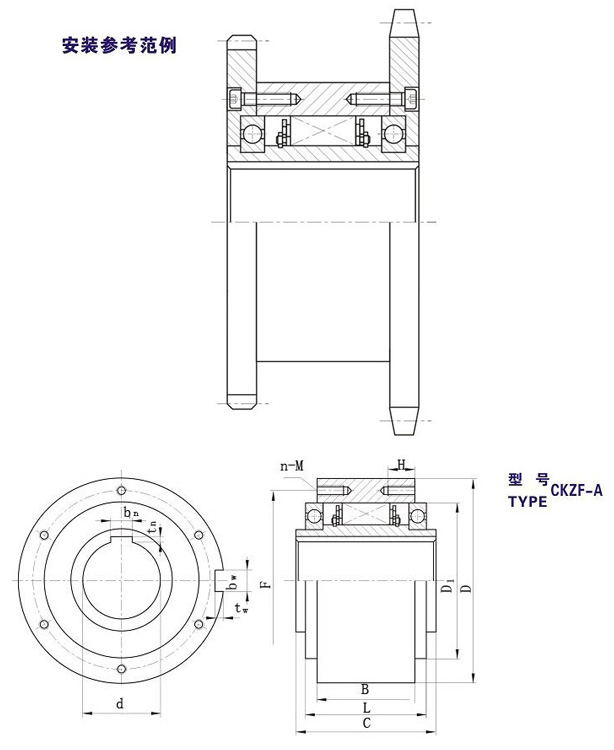

CKZF-A單向逆止器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕											重量〔kg〕
型號	額定扭矩〔N·m〕	n_min	n_max	d(H7)	D(h7)	F	D1	B	C	L	n-M	H	b_w×t_w	b_n×t_n	重量〔kg〕
CKZF-A30100	250	780	6000	30	100	87	75	51	68	60.5	6-M6	10	8×4.0	8×3.3	2.3
CKZF-A35110	300	740	6000	35	110	96	80	53	74	63	6-M6	12	10×5.0	10×3.3	3.2
CKZF-A40125	450	720	5000	40	125	108	90	62	86	73	6-M8	14	12×5.5	12×3.3	4.3
CKZF-A45130	510	665	5000	45	130	112	95	62	86	73	8-M8	14	14×5.5	14×3.8	5.0
CKZF-A50150	820	610	4000	50	150	132	110	73	94	86	8-M8	14	14×5.5	14×3.8	7.5
CKZF-A55160	900	600	4000	55	160	138	115	73	104	86	8-M10	16	16×6.0	16×4.3	9.0
CKZF-A60170	1100	490	3200	60	170	150	125	91	114	105	10-M10	16	18×7.0	18×4.4	12.7
CKZF-A70190	1500	480	3200	70	190	165	140	108	134	124	10-M10	16	20×7.5	20×4.9	14.5
CKZF-A80210	2500	450	2400	80	210	185	160	106	144	124	10-M10	16	22×9.0	22×5.4	19.0
CKZF-A90230	3300	420	2400	90	230	206	180	114	158	143	10-M12	20	22×9.0	22×5.4	29.5
CKZF-A100270	5800	455	2000	100	270	240	210	121	182	153	10-M16	24	28×10	28×6.4	42.5
CKZF-A130310	8500	415	2000	130	310	278	240	169	212	194	12-M16	24	32×11	32×7.4	70.0
